KIT TC-IMX EVAL

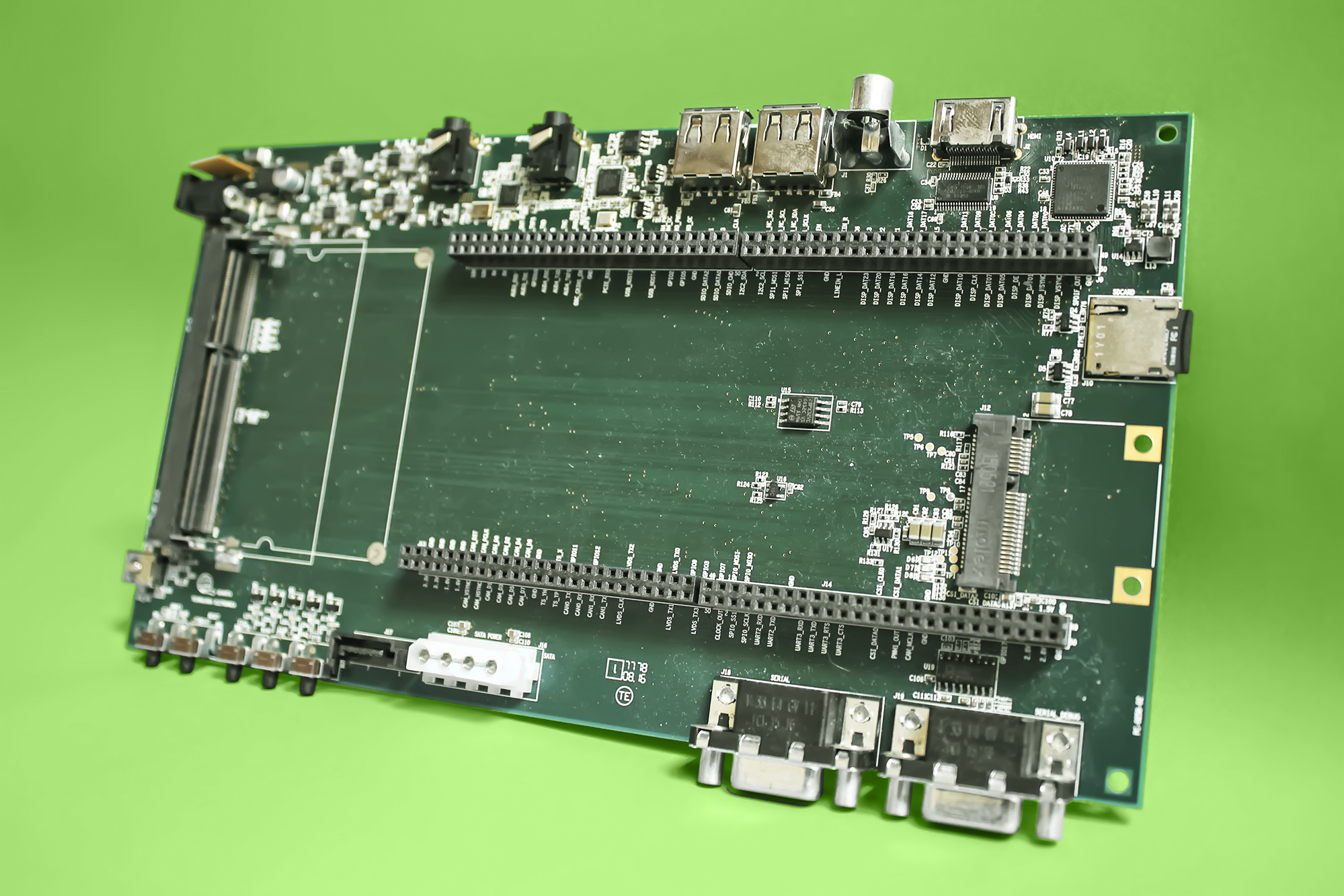

TC-IMX-EVAL-MB

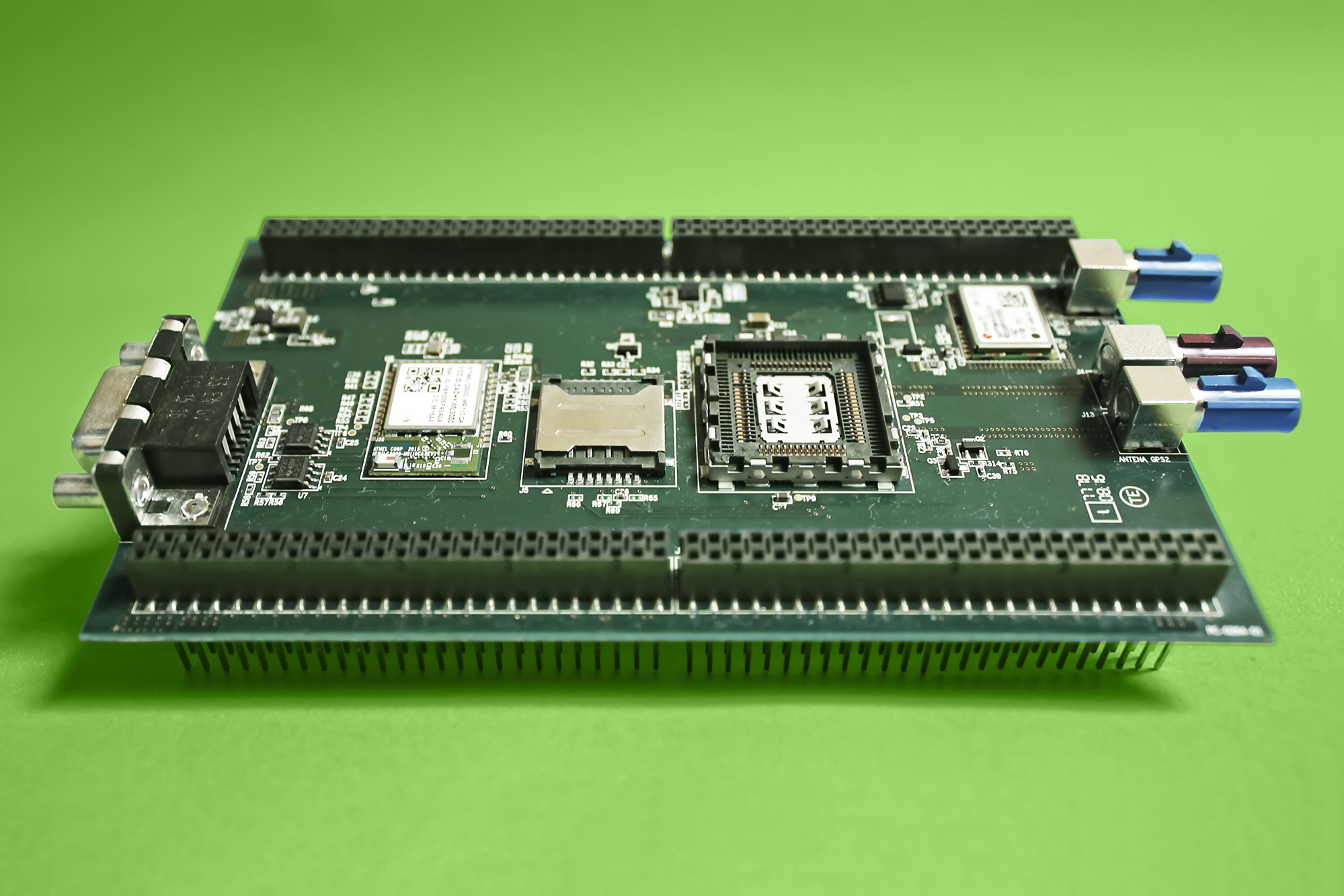

TC-IMX-EVAL-CN3G

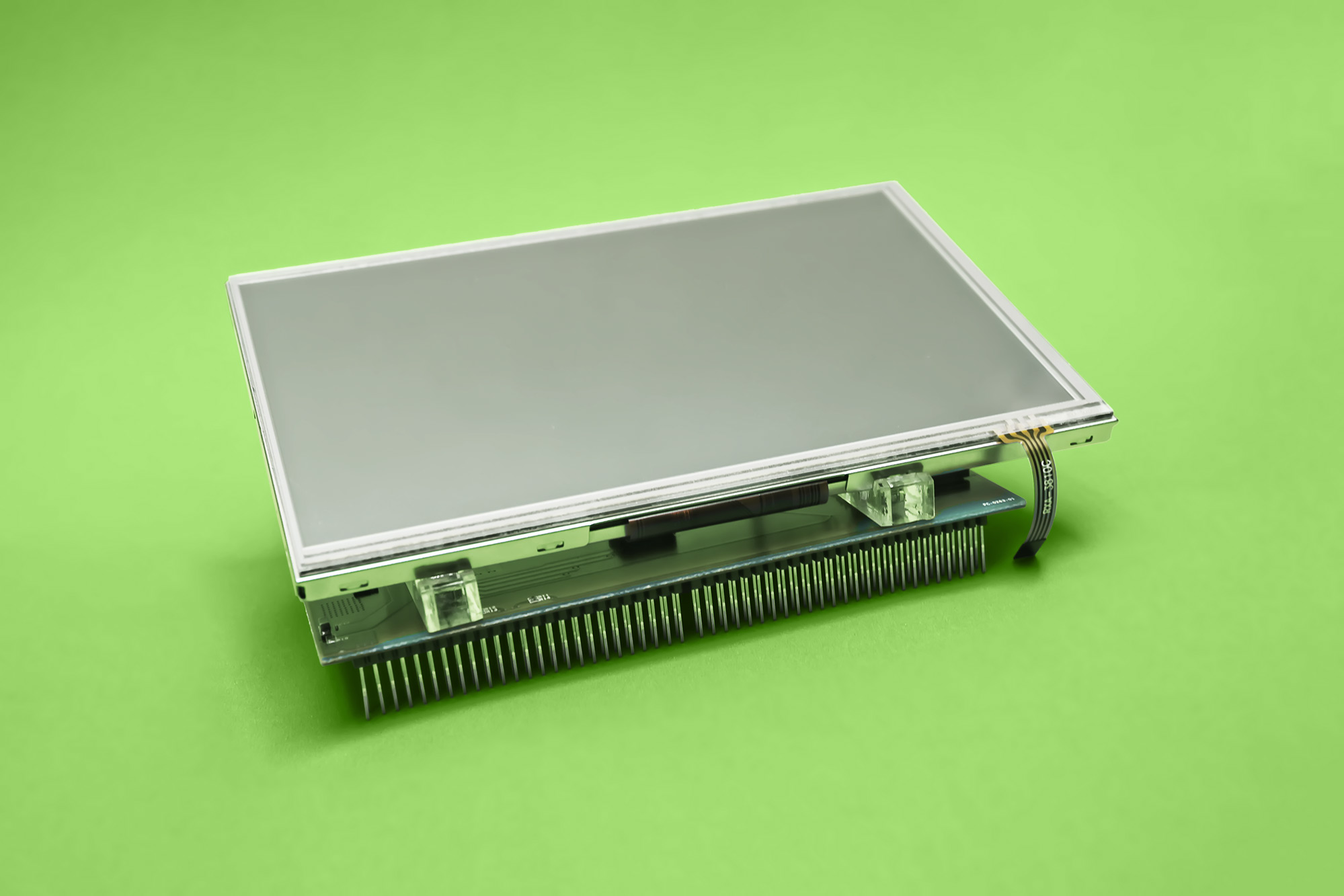

TC-IMX-DI70

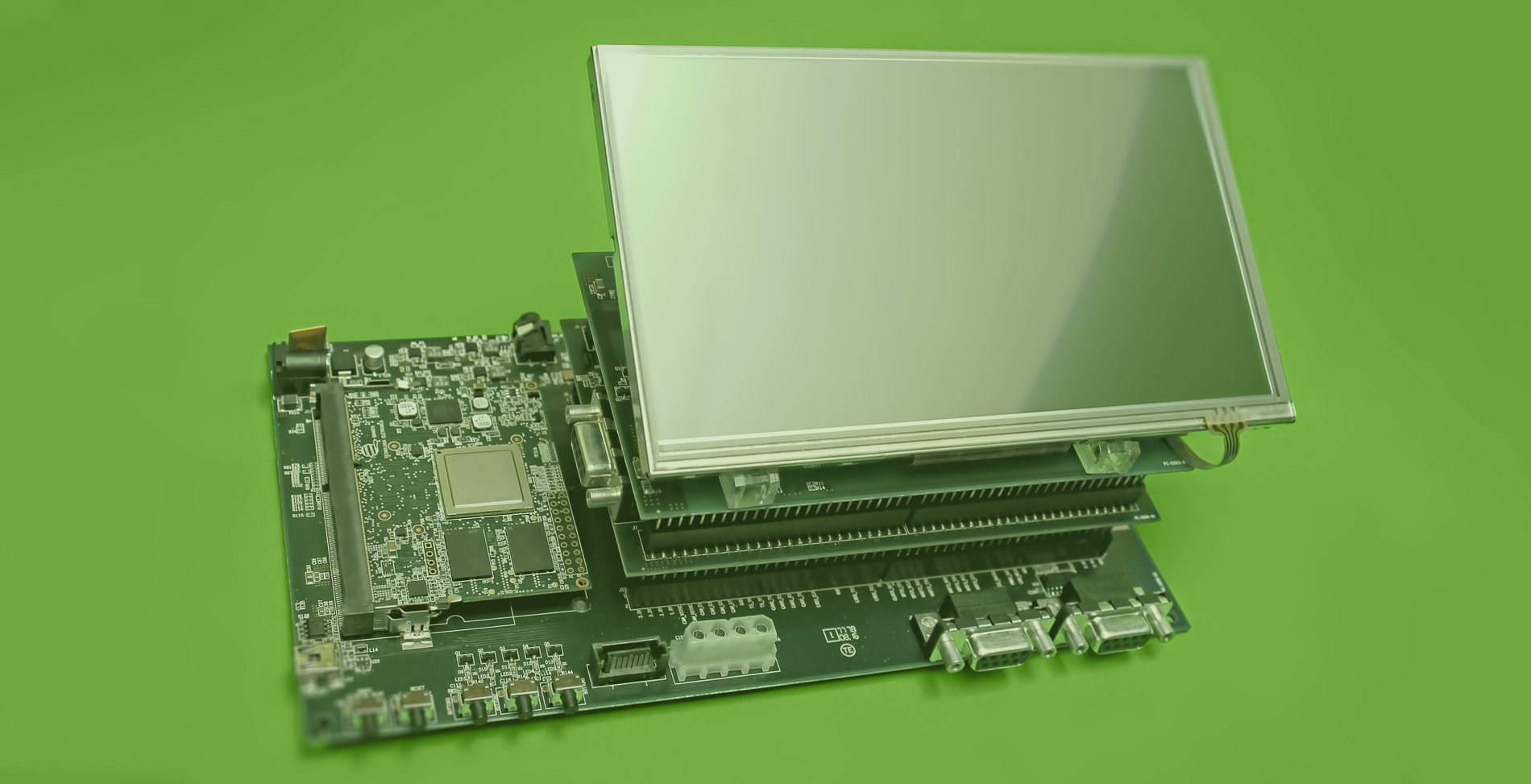

TC-IMX-EVAL-KIT
  •

    SUPPORTED MODULES
     TC-IMX53 & TC-IMX6x
    CONNECTIVITY
    USB OTG 1x USB Type mini-B
    USB Host 2x USB Type A
    PCI-e 1x mini PCI-e Half Height
    MULTIMIDIA
    Audio Input 1x Microphone Input
    Audio Output 1x Headphone Output
    HDMI 1x
    SPDIF 1x
    STORAGE
    SD Card 1x uSD
    Flash NOR SPI 32Mb
    SATA-II 1x
    USER INTERFACE
    Buttons 3x
    LEDs 5x
    POWER SUPPLY
    AC Power Source 12V @ 3A
    SENSORS
    Temperature 1x
    EXPANSION HEADERS
    I2C 3x
    SPI 2x
    SDIO 1x
    UART 2x
    USB Host 2x
    Parallel Display RGB-24
    Serial Display 4-channel LVDS
    Audio Input Stereo Line-In
    Power Supply 12V, 5V, 3.3V, 2.8V, 1.8V, 1.5V
    Parallel Camera 8-bits CSI
    Serial Camera MIPI
    SPDIF 1x
    PWM 2x
    CAN bus 2x
    PCI-e 1x
    SATA-II 1x
    I2S 2x
    Resistive Touch 1x 4-wire
    GPIO 17x

    DATASHEET
  • SUPPORTED MODULES
    TC-IMX53 & TC-IMX6x
    CONNECTIVITY
    Wifi 2.4GHz (Atmel)
    Bluetooth 4.0 + Low Energy (Atmel)
    Modem 3G + Dual SIM (Sierra Wireless)
    Location GPS + GLONASS (uBlox)
    CAN bus 2x
    SENSORS
    3D Accelerometer 1x (ST Microelectronics)
    3D Gyroscope 1x (ST Microelectronics)
    3D e-Compass 1x (ST Microelectronics)

    DATASHEET
  • SUPPORTED MODULES
    TC-IMX53 & TC-IMX6x
    MULTIMIDIA
    Display 7-inches 800×480
    Display Interface LVDS 18bpp
    Resistive Touch 4-wire

    DATASHEET
  • SUPPORTED MODULES
    TC-IMX53 & TC-IMX6x
    INCLUDED BOARDS
    Motherboard TC-IMX-EVAL-MB
    Connectivity TC-IMX-EVAL-CN3G
    Display TC-IMX-EVAL-DI70
    Module TC-IMX6Q0204-C
    POWER SUPPLY
    External AC/DC 12V @ 3A
    ANTENNAS
    GPS 1x
    GSM 1x
    STORAGE
    SD Card 1x uSD
    CABLES
    USB 1x USB mini B

    DATASHEET
